Conception d’un dispositif permettant la rotation d’un pylône vertical de 400x400
Description du projet
L’idée est de concevoir un dispositif permettant la rotation d’un pylône vertical de 400x400
Le dispositif est prit sur les 4 tubes de 50mm du pylône et supporte des roulements horizontaux et verticaux permettant la rotation d’une couronne placée autour du pylône (2 1/2 couronnes boulonnées) qui rouleront sur les roulement horizontaux et que sera centrée par rapport au pylône avec les roulement verticaux.
Ce dispositif sera placé tous les 10 mètres (des haubans tiendront l ensemble) et permettra la rotation complète d’un pylône vertical à l aide d un moto réducteur

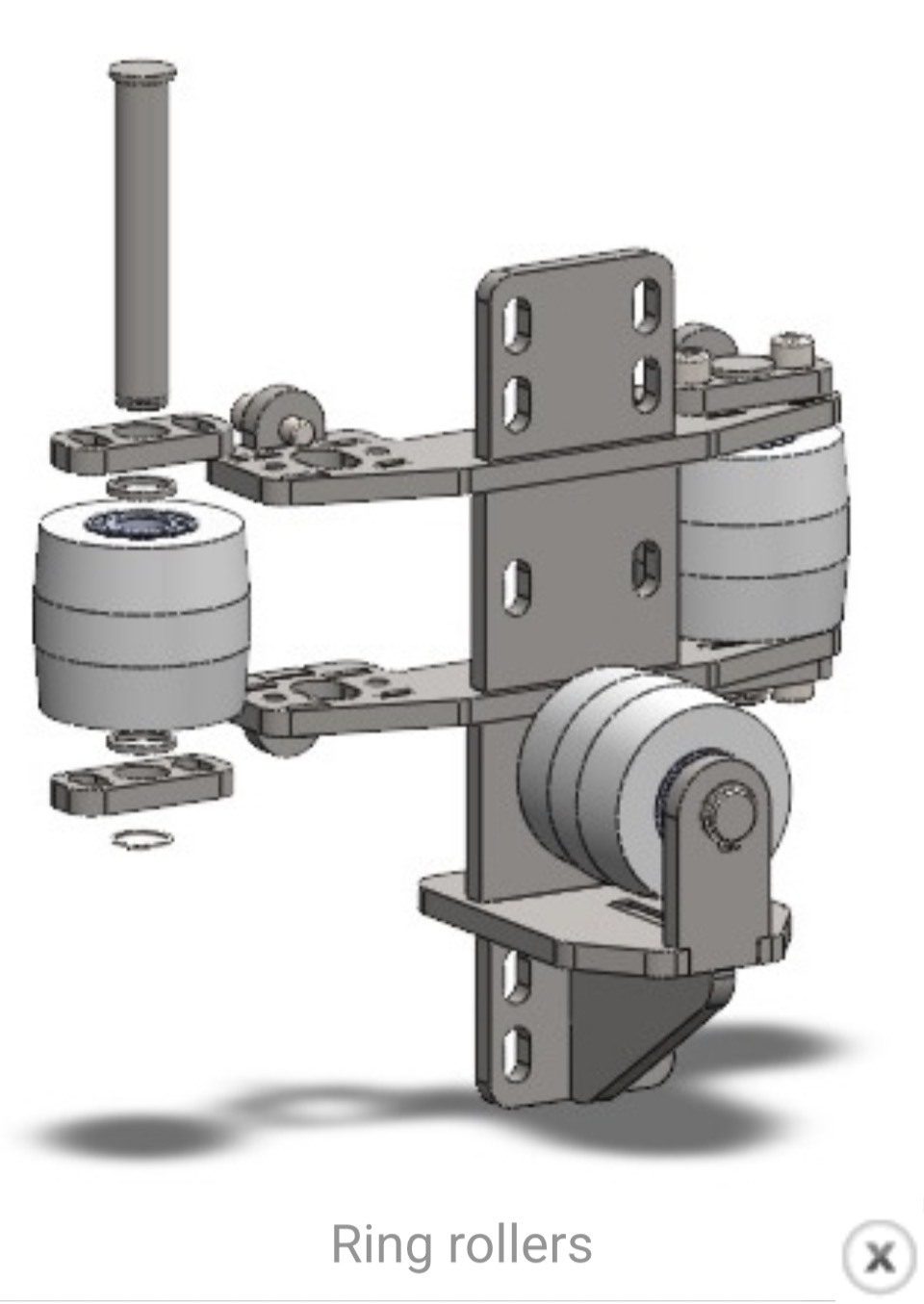

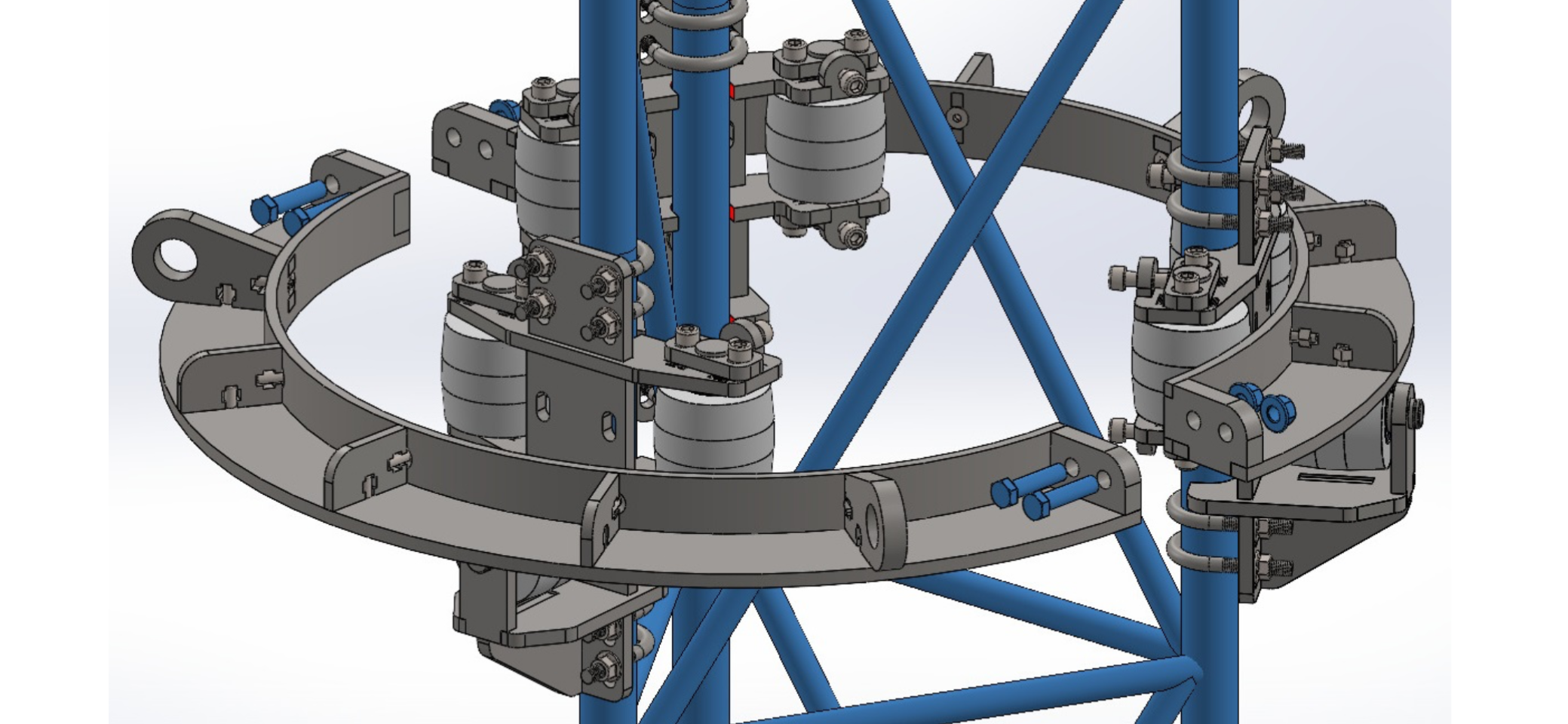

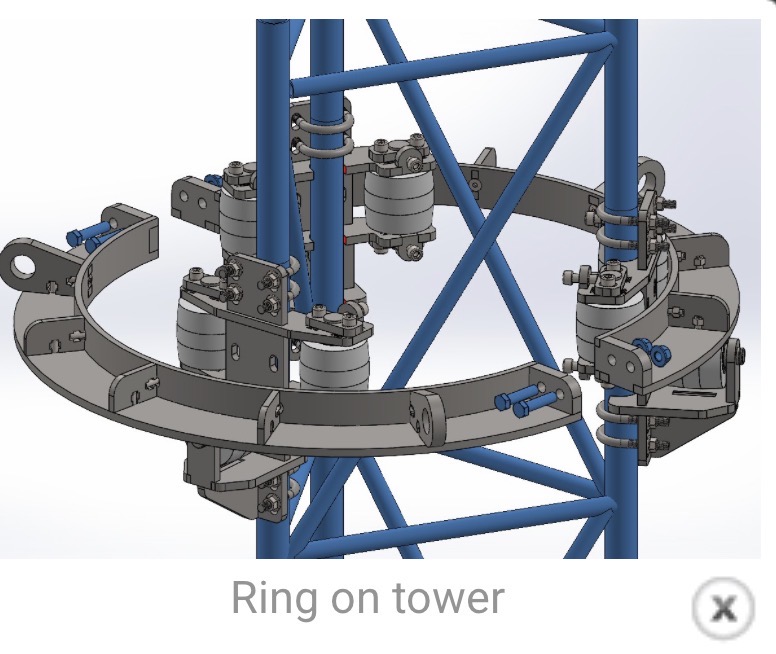

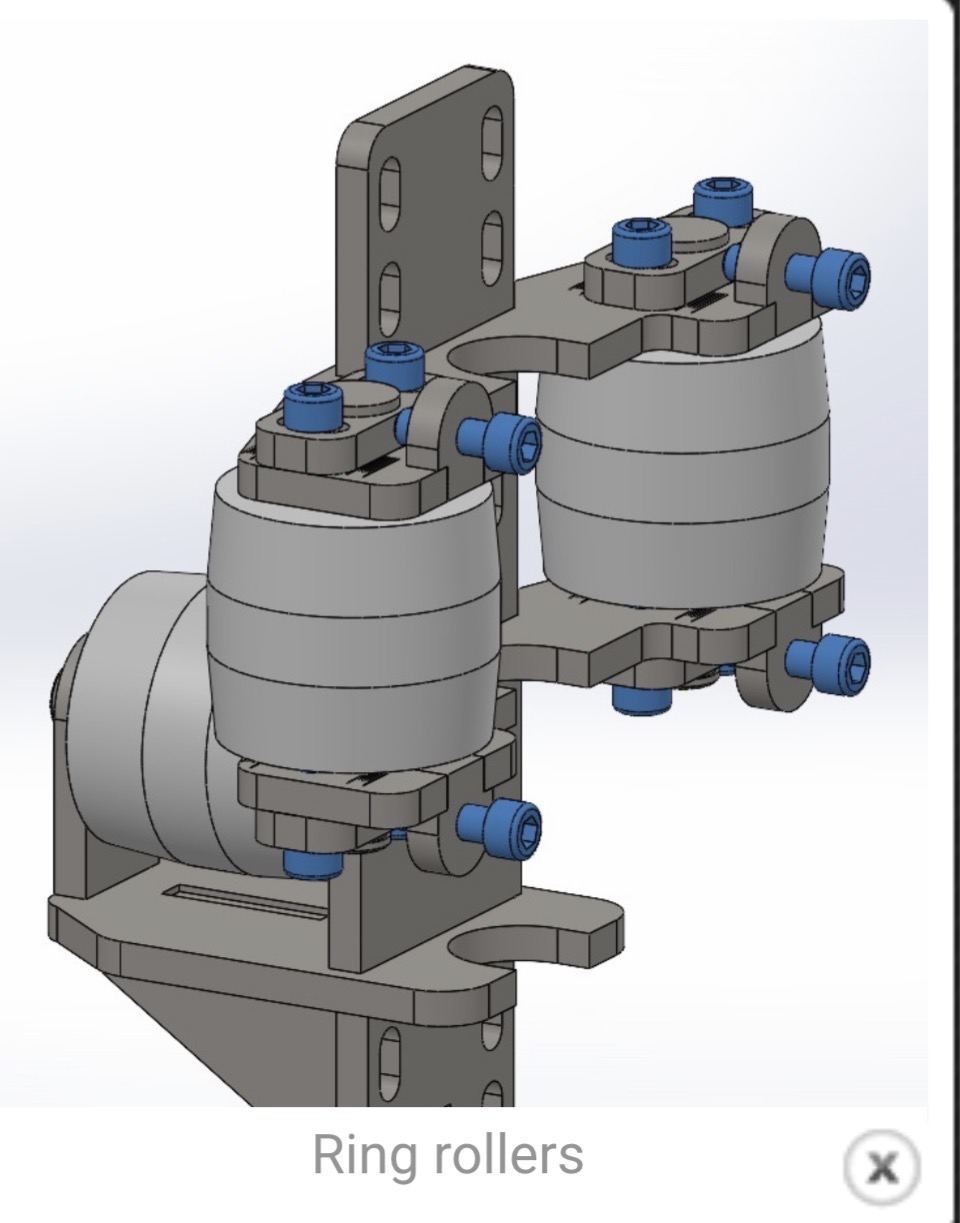

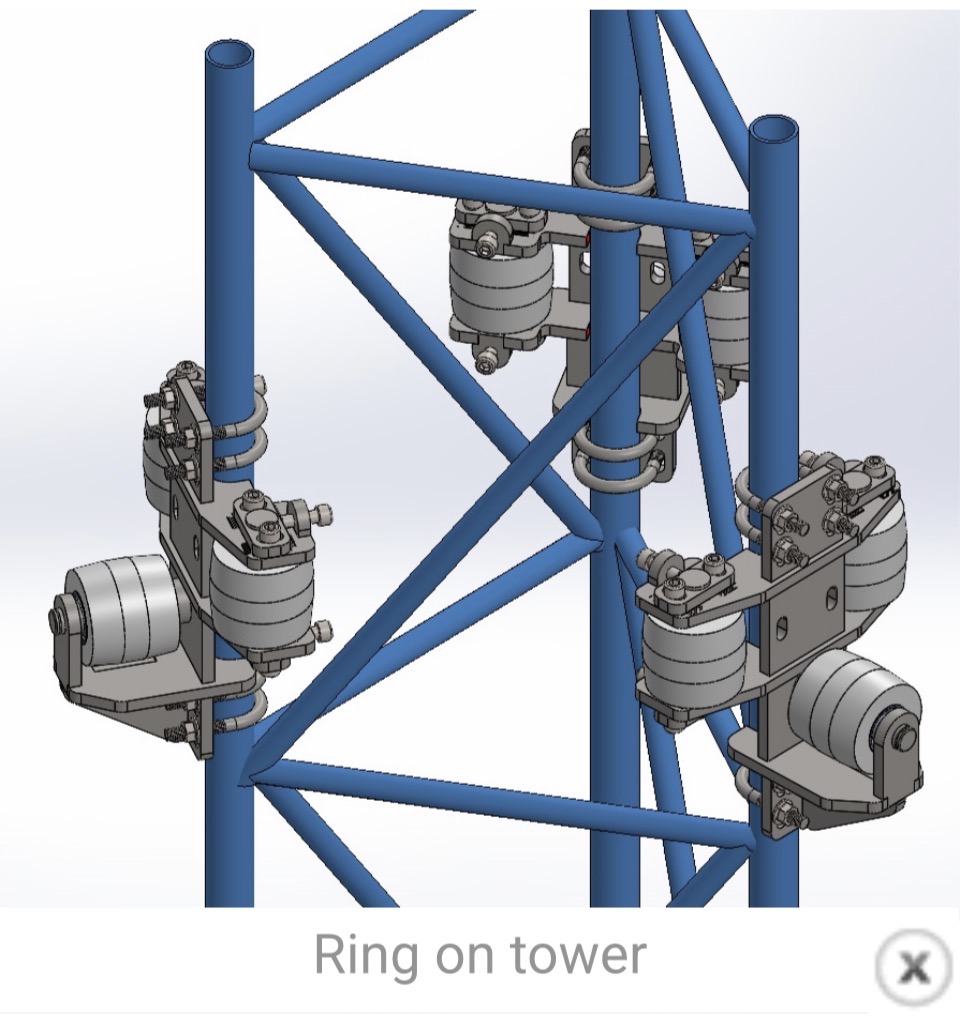

Je vous place quelques photos explicatives du système que je souhaiterait mettre en œuvre
Merci de m’avoir accordé votre temps pour réfléchir ensemble à ce projet
Espace commentaires
Besoin de précisions avant de vous engager ?
il faudrait des plans vu la complexité du projet
Bonjour et merci d’avoir prit un peu de temps pour moi.
Je peux bien entendu coter certains éléments
Lesquels voulez vous
Actuellement en déplacement mais je peux
Vous faire cela pour ce we
Cdlt
Laurent
il faut tous les plans des pieces
bonjour oui il faut des plans pour faire un chiffrage
Bonjour,
Plusieurs questions :
Est-ce que du tube D50x2mm peut convenir ?
Quelle est la longueur de chaque élément de pylône ?
Les couronnes sont-elles également à réaliser ?
Quantité de chaque pièce ?
Quelle finition ? Laquage, galvanisation, brut ?
Cordialement
Bonjour
Merci d’avoir consacré un peu de temps pour mon projet
Je possède déjà les éléments du pylône
J ai indiqué le diamètre du tube afin que le dispositif du roulement puisse s’adapter.
Vous avez remarqué que le dispositif « roller » se fixe au pylône à l aide de ubolts
La couronne doit avoir un diamètre supérieur à 400 mm et vient se placer sur l extérieur (demi lunes)
Les rollers peuvent s’adapter légèrement au diamètre de la couronne ils peuvent glisser d’environ 3 à 6 cm

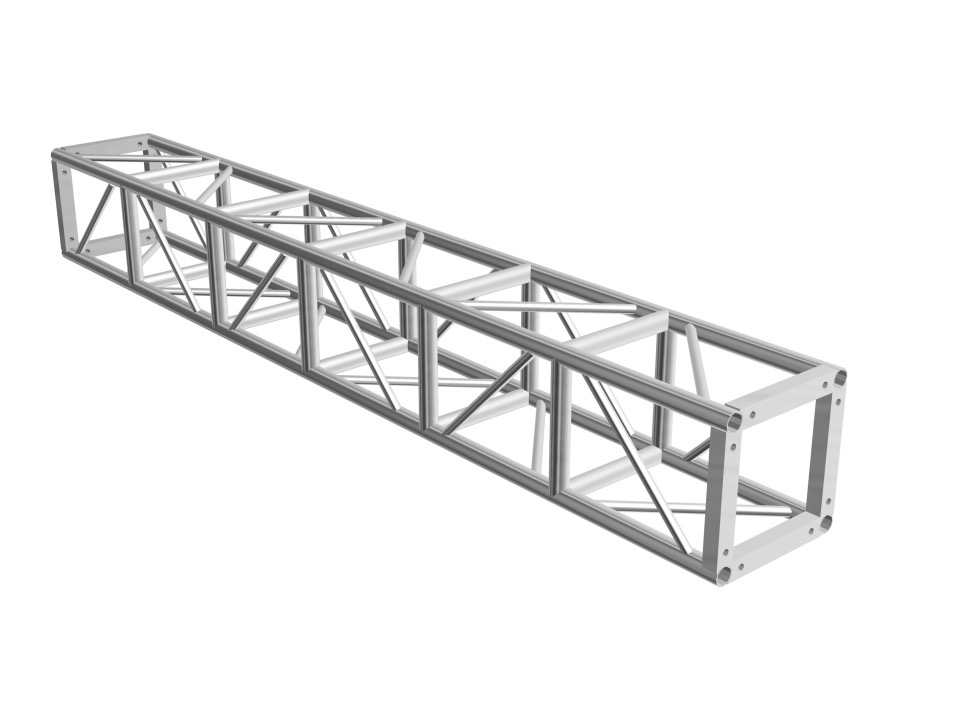

L’idée est d’ériger un pylône vertical de 40m (les éléments de pylônes font 3m et sont boulonnes ente eux) le pylône se monte à la verticale par empilement l’idée est de placer un dispositif tous les 10m qui tiendra à l aide haubans.
Il faudrait:
16 dispositif « rollers »
Et 8 demie couronnes
L épaisseur des tôles 15 à 20mm
Pour les « rollers » un empilement de roulements étanches, des roulettes de chariots élévateur, pu un truc dans le genre…
Je ne pense pas que La tension au niveau des haubans sera eccessive mais il faut quand même tenir compte aux coups de vents
La finition galvanisée serait au top
je peux vous envoyer des vidéo de ce qu il se fait si vous le souhaitez
Pouvons nous échanger via téléphone? Ou tout autre support?
Cordialement
Laurent
La plate-forme ne permet pas d'échanges en direct tant que qu'un devis n'est pas accepté.
Je regarde comment faire et je reviens vers vous.
Idées
Métal
. fr
Associez les trois derniers mots
Ok
Je pense que dans un premier temps il faut se concentrés sur la solution roller
Qu’en pensez vous?
Cdlt laurent
Bonjour, afin d'être sur de bien comprendre le montage final, pensez-vous qu'il serez possible de réaliser sur une feuille a main levée ou un plan schématique de l'ensemble. Quand vous dites tous les 10m c'est la longueur de porte à faux, il y a t-il une roue au bout pour supporté ou c'est le pylone vertical qui reprend tout l'effort ?
le moto réducteur est à prévoir sur les 1/2 couronne ? (avec denture ou autre système à voir plus tard selon le positionnement)
Quelle possibilité de liaison y a t-il avec le pylone horizontale et le système de 1/2couronne fixée sur celui vertical?
Le système n'est pas très compliqué mais il faut essayer estimé l'effort nécessaire pour le choix du motoréducteur et puissance.
